Plan de tavane pentru apartament: cote, iluminat și acces tehnic

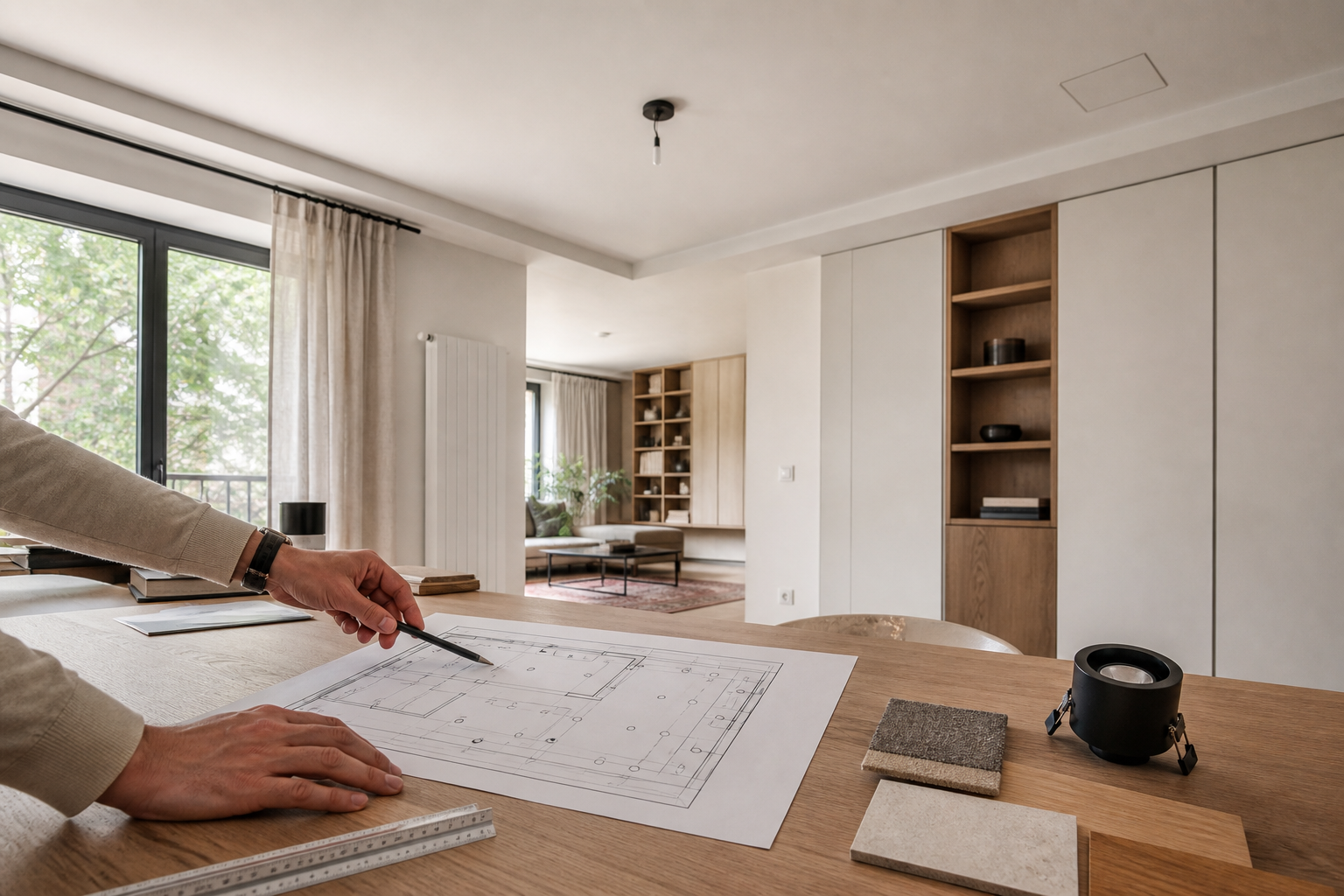

Un plan de tavane pentru apartament arată forma și cota fiecărei zone de plafon, dar nu se oprește la desenul scafelor. El trebuie corelat cu structura existentă, corpurile de iluminat, cablurile, ventilația, galeriile, mobilierul înalt și punctele care vor avea nevoie de acces după renovare.

Dacă planșa este aprobată numai după aspect, problemele apar târziu: un pendul nu mai cade pe centrul mesei, dulapul ajunge sub o scafă, trapa de vizitare se lovește de o ușă sau un spot întâlnește un profil. Verificarea utilă se face simultan în plan, în secțiune și în apartamentul măsurat.

Răspuns direct: ce trebuie să conțină planul de tavane?

Planul trebuie să indice contururile plafoanelor coborâte, cotele finite, materialele, rosturile sau profilele vizibile, pozițiile corpurilor de iluminat și relația lor cu mobilierul. Marchează separat șinele de perdea, detectoarele, grilele, unitățile interioare, difuzoarele și trapele de acces, dacă acestea există în proiect.

Pentru fiecare coborâre, cere și o secțiune care arată planșeul existent, spațiul tehnic, structura plafonului și nivelul finit. Confirmă în scris revizia valabilă înainte de trasare. O randare poate explica atmosfera, însă nu înlocuiește cotele, detaliile de prindere și coordonarea dintre specialități.

Plan de tavane, plan de iluminat și plan electric nu sunt aceeași planșă

Planul de tavane descrie geometria văzută de jos: limite, niveluri, materiale, decupaje și elemente montate. Planul de iluminat stabilește poziția și tipul surselor, iar planul electric urmărește alimentarea, circuitele, comenzile și legătura cu întrerupătoarele. În proiectele mici, informațiile pot fi suprapuse pentru coordonare, dar fiecare trebuie să rămână lizibilă.

Compară planșa cu planul de prize și întrerupătoare. Un corp dimabil, un profil LED, un ventilator de baie sau un pendul comandat din două locuri cer decizii electrice care nu se rezolvă prin simpla desenare a unui simbol pe plafon.

Folosește și planul de mobilare în aceeași revizie. Dacă masa se mută, pendulul trebuie reevaluat. Dacă patul devine mai lat, axul luminilor de citit și traseul comenzilor se pot schimba. Un plan de tavane verificat pe o mobilare veche este deja incomplet.

Măsoară cota existentă și stabilește cota finită

Înălțimea camerei se măsoară în mai multe puncte după ce sunt cunoscute nivelurile pardoselii finite. O singură cotă luată lângă ușă poate ascunde un planșeu înclinat, o grindă, o conductă sau diferențe lăsate de finisaje vechi. Notează cea mai nefavorabilă zonă pentru soluția propusă, chiar dacă altă valoare arată mai bine în prezentare.

Pe secțiune trebuie să poți urmări:

• nivelul pardoselii finite;
• înălțimea până la planșeul existent;
• partea inferioară a grinzilor și a traseelor care rămân;
• spațiul cerut de structura plafonului ales;
• grosimea plăcilor și a finisajului;
• cota finală a suprafeței vizibile;
• diferența dintre încăperea principală, scafă și zonele tehnice.

Nu alege adâncimea unei scafe dintr-o fotografie. Corpul de iluminat, profilul, sursa de alimentare, șina de perdea sau conducta ascunsă au dimensiuni concrete și cer acces ori ventilare conform sistemului folosit. Proiectantul și executantul trebuie să confrunte fișele produselor cu secțiunea înainte de montarea structurii.

Desenează tavanul împreună cu mobilierul înalt

Un dulap până în tavan are nevoie de spațiu pentru montaj, reglaj și deschiderea fronturilor. Dacă o scafă intră peste corp, partea superioară poate rămâne blocată, iar un front rabatabil poate lovi muchia plafonului. În bucătărie, traseul hotei și înălțimea corpurilor suspendate trebuie verificate împreună cu grinzile și cu plafonul coborât.

Notează pe plan:

• conturul final al dulapurilor, nu numai adâncimea standard presupusă;
• ușile, fronturile și lifturile în poziție deschisă;
• cornisele, măștile și panourile de închidere;
• traseul mobilierului la montaj;
• rostul sau umbra dorită la întâlnirea cu plafonul;
• accesul la surse, drivere ori echipamente ascunse.

Într-un hol mic, un corp până la tavan poate fi montat din module și ridicat pe poziție numai dacă diagonala lui încape sub plafon. Atelierul trebuie să primească atât cota finală, cât și detaliul scafei. Nu lăsa această verificare pentru ziua livrării.

Poziționează lumina după activitate, nu după centrul geometric

Un punct central existent nu este automat locul potrivit pentru lustra nouă. Masa de dining, insula, blatul de lucru și fotoliul de citit au axe proprii. Desenează corpul la dimensiunea reală, inclusiv rozeta, cablul, brațele și diametrul abajurului, apoi verifică vederea din uși și distanța față de fronturile mobile.

Spoturile se coordonează cu profilele structurii plafonului și cu adâncimea disponibilă. O distribuție egală pe toată camera poate lumina culoarul și lăsa blatul în umbră. Ghidul despre planificarea iluminării ajută la definirea straturilor de lumină; planul de tavane trebuie să transforme intenția în poziții executabile.

Pentru plafoane din gips-carton, prinderea unui corp nu se improvizează în placă. Documentația tehnică Rigips include detalii distincte pentru montarea corpurilor de iluminat în plafoane, inclusiv soluții care modifică structura de susținere în zona golului. Detaliul exact se alege după sistem, greutate și cerințele proiectului.

Lucrările la instalația electrică trebuie proiectate și executate de persoanele cu competența potrivită. ANRE publică informații despre autorizarea electricienilor și o listă publică de electricieni autorizați. Poziția decorativă decisă de designer nu înlocuiește verificarea circuitelor și a protecțiilor.

Galeria și perdeaua ocupă volum real

O șină îngropată pare o linie subțire în plan, dar perdeaua strânsă lateral are grosime, iar draperia trebuie să treacă de mâner, calorifer și glaf. Desenează pachetul textil, distanța față de fereastră și locul în care șina poate fi prinsă. Verifică accesul la mecanism dacă folosești acționare electrică.

În dreptul unui gol oscilo-batant, muchia scafei și materialul textil nu trebuie să împiedice deschiderea folosită zilnic. La o fereastră lată, un traseu continuu poate traversa o grindă sau o diferență de plafon; soluția trebuie desenată în elevație, nu rezolvată prin scurtarea perdelei după montaj.

Păstrează acces la instalațiile ascunse

O trapă de vizitare are sens numai dacă ajunge la piesa care trebuie inspectată și dacă se poate deschide după montarea mobilierului. Marchează pe plan sensul deschiderii, dimensiunea golului și spațiul necesar pentru mână, scule ori demontarea componentei. Un capac centrat estetic, dar mutat față de robinet sau de conexiune, nu rezolvă accesul.

Rigips descrie clapetele de revizie pentru plafoane din gips-carton ca soluții de acces la instalațiile aflate în spatele plafonului. Produsul și alcătuirea se aleg după sistemul concret și după cerințele încăperii; o trapă obișnuită nu trebuie presupusă compatibilă cu orice plafon sau cerință de protecție la foc.

Nu ascunde surse de alimentare, filtre, robineți ori unități care cer întreținere într-un volum complet închis. Cere fișa echipamentului și notează traseul de demontare. Uneori, accesul corect mută trapa din centrul unei compoziții; acesta este un compromis funcțional care trebuie aprobat înainte de finisaj.

Coordonează grilele, detectoarele și celelalte obiecte de plafon

Planul trebuie să includă toate elementele vizibile, inclusiv cele fără rol decorativ. Un detector mutat lângă o scafă, o grilă mascată de perdea sau o gură de ventilație orientată direct spre pat pot afecta folosirea camerei. Pozițiile finale se stabilesc după cerințele sistemului și ale proiectanților de specialitate, nu prin aliniere vizuală făcută pe șantier.

Dacă apartamentul are aer condiționat cu trasee ascunse, verifică panta drenajului, accesul la conexiuni și înălțimea unității înainte de desenarea plafonului. Nu micșora o mască până când conducta încape „la limită”; izolația, prinderile și montajul au nevoie de spațiu real.

Exemplu de coordonare într-un apartament cu două camere

În living, masa este mutată cu 25 cm față de varianta inițială pentru a elibera drumul spre balcon. Pendulul trebuie mutat odată cu ea, iar noul punct se compară cu grinda și cu traseul electric. Șina perdelei rămâne paralelă cu fereastra, dar scafa se oprește înaintea bibliotecii înalte, astfel încât modulul superior să poată fi montat.

În hol, plafonul coborât ascunde o parte din trasee. Trapa este poziționată lângă zona tehnică, cu foaia deschisă departe de ușa dulapului. În dormitor, plafonul rămâne simplu; numai rozeta pendulului și cele două circuite de citit sunt coordonate cu patul aprobat. Trei încăperi nu trebuie să primească aceeași coborâre doar pentru continuitate grafică.

Verificarea pe șantier înainte de închiderea plafonului

1. Confirmă numărul și data reviziei folosite de toate echipele.
2. Măsoară cotele reale ale planșeului, grinzilor și pardoselii finite estimate.
3. Trasează pe plafon contururile, axele corpurilor și poziția trapelor.
4. Suprapune mobilierul, galeriile, ușile și echipamentele în poziție de folosire.
5. Verifică structura, prinderile și golurile după documentația sistemelor alese.
6. Fotografiază instalațiile și păstrează repere măsurate înainte de placare.
7. Controlează cablurile, sursele și accesul tehnic înainte ca suprafața să fie închisă.
8. Actualizează planșa dacă realitatea diferă de releveu și transmite aceeași revizie tuturor.

Greșeli frecvente în planul de tavane

Este desenată numai forma scafei

Fără cote finite și secțiuni, executantul nu știe cât coboară plafonul și ce trebuie să încapă în spatele lui. Conturul decorativ nu este un detaliu de execuție.

Spoturile sunt distribuite înaintea mobilierului

O grilă egală poate pune lumina în spatele utilizatorului sau deasupra unui dulap. Aprobă întâi funcțiunile și dimensiunile pieselor mari.

Toate echipele lucrează cu planșe diferite

Electricianul mută un punct, mobilierul păstrează cota veche, iar plafonul este trasat după prima versiune. Revizia trebuie identificată clar și schimbările trebuie consemnate.

Trapa este lăsată pentru final

După închiderea plafonului, poziția instalației devine greu de verificat. Marchează accesul și traseul de întreținere înainte de placare.

Se presupune că orice corp poate fi prins în placă

Greutatea și geometria corpului trebuie transmise proiectantului și montatorului sistemului. Poziția poate cere întăriri ori prindere independentă, stabilite înaintea finisajului.

Întrebări frecvente despre planul de tavane

Planul de tavane este necesar dacă păstrez plafonul drept?

Da, când există corpuri de iluminat, galerii, detectoare, grile sau alte elemente care trebuie coordonate. Planșa poate fi simplă, dar trebuie să arate pozițiile și legătura cu mobilierul.

Ce înseamnă cota finită a tavanului?

Este înălțimea suprafeței vizibile după pardoseală, structură, placare și finisare. Nu este automat aceeași cu distanța măsurată până la planșeul brut.

Pot aproba tavanul numai din randarea 3D?

Nu. Randarea arată intenția vizuală, însă execuția cere plan, secțiuni, cote, coduri, poziții și detalii verificate cu produsele reale.

Unde se pune trapa de vizitare?

Într-o poziție din care componenta ascunsă poate fi inspectată și demontată, fără conflict cu uși, mobilier ori corpuri de iluminat. Dimensiunea rezultă din operația de întreținere și din sistemul folosit.

Când aleg corpurile de iluminat?

Înainte de definitivarea plafonului. Diametrul, greutatea, adâncimea de încastrare, rozeta, sursa și modul de prindere pot schimba structura și pozițiile.

Cine verifică partea electrică a planului?

Proiectantul și electricianul cu drepturile necesare pentru lucrarea respectivă verifică instalația. Designerul coordonează pozițiile cu amenajarea, dar nu înlocuiește proiectarea și execuția de specialitate.

Ce fac dacă grinda sau conducta nu apare în releveu?

Oprește trasarea în zona afectată, măsoară elementul și cere actualizarea coordonată a planului și secțiunii. Nu micșora sau muta improvizat plafonul fără să verifici efectul asupra instalațiilor și mobilierului.

Înainte de execuție, pune pe aceeași masă planul de tavane, planul de mobilare, planul electric și fișele corpurilor. Confirmă apoi cotele direct în apartament. Cele mai costisitoare corecții apar când plafonul este închis înainte ca aceste documente să spună același lucru.
