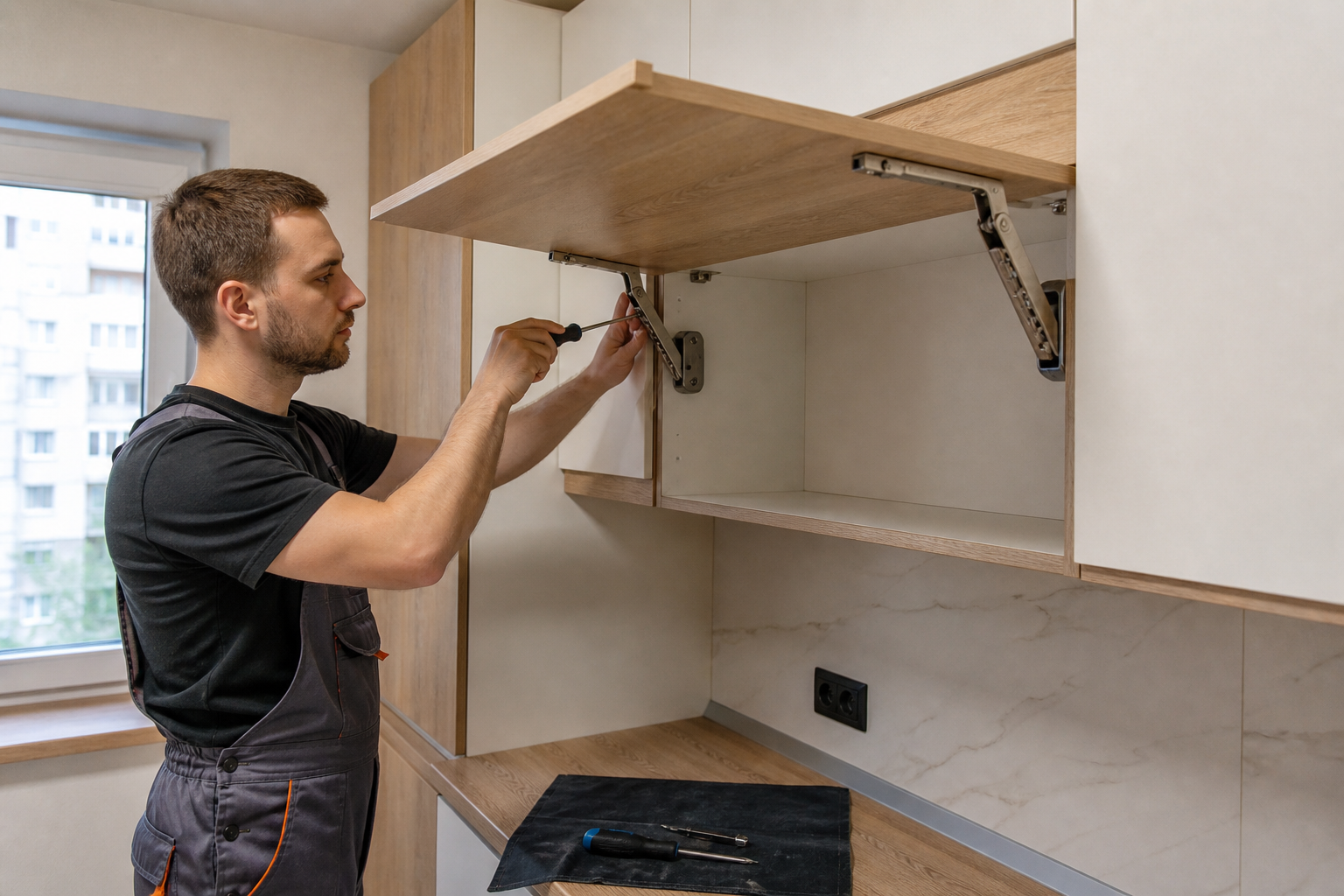

Sisteme de ridicare pentru fronturi de mobilier: cum alegi tipul și forța

Sistemele de ridicare pentru fronturi de mobilier se aleg după traseul ușii, înălțimea corpului, greutatea completă a frontului și spațiul disponibil în tavan, perete sau corpurile vecine. Expresia „compas cu gaz” nu definește suficient produsul: două mecanisme pot arăta asemănător, dar pot avea alte intervale de forță, alte prinderi și altă mișcare.

La o bucătărie nouă, mecanismul trebuie ales înainte de găurirea carcasei și a frontului. La o reparație, codul vechi, dimensiunile corpului și masa ușii sunt mai utile decât o fotografie trimisă magazinului. Un sistem prea slab nu ține frontul, iar unul prea puternic îl face greu de închis și solicită prinderile.

Răspuns direct: ce sistem de ridicare alegi pentru un front de mobilier?

Stabilește mai întâi mișcarea potrivită: front care pivotează în sus, front pliabil din două foi, ușă care trece în arc deasupra corpului sau front care urcă paralel. Măsoară înălțimea, lățimea și adâncimea interioară a corpului, grosimea frontului, golul până la tavan și distanța față de mânerele ori ușile vecine.

Cântărește frontul în configurația finală, inclusiv mânerul, rama, sticla sau decorul aplicat. Folosește tabelul ori configuratorul familiei alese pentru a determina mecanismul și brațele compatibile. Nu transfera formula, codul sau intervalul de forță de la un producător la altul. Comandă sistemul complet și cere schema de găurire pentru materialul carcasei.

Patru mișcări care rezolvă situații diferite

Blum separă sistemele actuale în front pliabil, front care urcă și trece deasupra corpului, ridicare paralelă și front pivotant. Denumirile comerciale diferă între producători, însă geometria mișcării rămâne criteriul util pentru proiect.

Front pivotant în sus

Ușa este o singură placă și se rotește în jurul zonei superioare. Soluția poate fi compactă pentru corpuri suspendate mici sau medii. Muchia frontului descrie însă un arc spre utilizator și apoi în sus. Testează traseul față de frunte, pendulă, tavan și mobilierul opus.

La un corp montat foarte sus, frontul complet deschis poate deveni greu de atins. Un unghi mai mare nu ajută dacă mânerul ajunge deasupra razei confortabile. Limitatorul de deschidere, dacă este disponibil în familia aleasă, poate păstra mânerul accesibil și poate evita lovirea tavanului.

Front pliabil din două foi

Cele două părți se pliază la mijloc pe măsură ce ansamblul urcă. Mișcarea reduce înălțimea liberă necesară față de un front unic foarte înalt și poate păstra accesul bun la un corp mare. Sistemul include însă mai multe componente și cere cote corecte pentru ambele foi, balamaua centrală și rost.

Nu împărți frontul doar vizual. Greutatea combinată, diferența dintre înălțimile foilor, poziția mânerului și compatibilitatea balamalelor fac parte din calcul. Un rost central prost reglat rămâne vizibil pe toată lățimea bucătăriei.

Front care urcă și trece deasupra corpului

Ușa unică se deplasează în sus și spre spate, astfel încât rămâne deasupra carcasei. Poate oferi acces larg fără o foaie deschisă în fața feței, dar are nevoie de spațiu de mișcare deasupra și, în unele sisteme, de adâncime interioară pentru brațe.

Desenează gabaritul deschis lângă cornișă, mască, țevi și tavan. Un corp care încape perfect până sus în randare poate să nu mai permită mișcarea frontului. Verificarea se face din desenul tehnic al modelului, nu prin estimarea arcului cu mâna.

Ridicare paralelă

Frontul urcă aproape paralel cu fața corpului. Este folosit și la nișe pentru electrocasnice mici, unde ușa trebuie să elibereze complet deschiderea. Mecanismul și frontul ocupă un anumit spațiu în mișcare, iar poziția deschisă trebuie verificată față de corpurile de sus.

Într-o nișă de blat, ridicarea ușii nu rezolvă automat ventilarea unui aparat. Respectă distanțele, alimentarea și condițiile din manualul electrocasnicului. Nu porni un aparat care produce căldură sau abur într-un compartiment închis doar pentru că frontul poate urca.

Greutatea finală schimbă alegerea mecanismului

Greutatea frontului nu este doar greutatea plăcii. Include cantul, mânerul, rama metalică, oglinda, sticla, profilele și decorațiunile. La un front vopsit, masa din oferta brută poate diferi de ansamblul complet. Cere atelierului valoarea finală sau cântărește piesa înainte de alegerea unui mecanism de înlocuire.

În documentația tehnică AVENTOS, Blum folosește pentru anumite familii un factor calculat din înălțimea corpului în milimetri și greutatea frontului în kilograme, inclusiv mânerul. Acesta este un exemplu de metodă proprie unui sistem, nu o formulă universală. Intervalele și modul de calcul se verifică în catalogul actual al produsului comandat.

Nu alege automat mecanismul de la limita de jos sau de sus a unui interval. Pentru configurațiile aflate între două valori, fronturi foarte late ori materiale neobișnuite, producătorul poate cere o probă. Reglajul fin corectează echilibrarea în intervalul proiectat; nu transformă un mecanism nepotrivit într-unul corect.

Gabaritul deschis trebuie desenat înainte de mobilă

Notează cota de la partea superioară a corpului până la tavan, grindă, mască sau corpul montat deasupra. Verifică și ce se află în față: o pendulă, hotă, poliță, ușă laterală ori un corp de colț poate intra în traseul frontului. Două uși care se deschid separat pot avea o zonă de coliziune la colț.

Într-un apartament mic, un front ridicat eliberează zona de lucru mai bine decât două uși laterale doar dacă rămâne accesibil. Simulează folosirea cu persoana în fața blatului, nu doar corpul gol. Mânerul deschis trebuie să poată fi prins fără urcare pe scaun și fără întindere peste o plită fierbinte.

Adâncimea interioară contează. Brațele, capacele mecanismelor și prinderile pot reduce lățimea utilă lângă laterale. O poliță montată foarte sus sau un obiect lat poate lovi componentele. Cere o secțiune prin corp, nu doar vederea frontală a bucătăriei.

Carcasa și prinderile preiau efortul

Mecanismele sunt fixate în lateralele corpului, iar sarcinile se transmit prin șuruburi și materialul plăcii. Grosimea lateralelor, densitatea și starea găurilor trebuie să respecte schema produsului. Nu muta prinderile pentru că întâlnesc o poliță și nu scurta brațele pentru a câștiga spațiu.

La o mobilă veche, verifică dacă PAL-ul este umflat, fisurat sau măcinat în zona șuruburilor. Un mecanism nou și mai puternic montat în aceleași găuri slăbite poate agrava problema. Refacerea prinderii trebuie proiectată pentru suportul existent; o plăcuță metalică universală nu este automat compatibilă cu traseul brațului.

Carcasa trebuie să fie dreaptă, fixată și montată la nivel înainte de reglaj. Dacă lateralele se deschid sau corpul este torsionat, frontul poate avea rosturi inegale și frecare. Reglarea mecanismului nu înlocuiește corectarea corpului.

Balamalele, brațele și mecanismul formează un singur sistem

Unele fronturi pivotante folosesc balamale împreună cu mecanismul, altele au prinderi specifice și nu cer balamale standard. Fronturile pliante au articulație centrală și feronerie stabilită de familie. Nu combina un braț, o placă și o balama doar fiindcă se prind în găuri asemănătoare.

Articolul despre alegerea balamalelor pentru mobilier explică aplicația frontului, cupa și placa. La un sistem de ridicare, documentația mecanismului are prioritate: ea indică tipul balamalei, prinderile, rosturile și eventualele piese fără arc.

Păstrează codurile tuturor componentelor în proiectul de mobilier. „Două mecanisme mari cu amortizare” nu este o specificație suficientă pentru comandă, înlocuire sau garanție. Notează familia, varianta de forță, brațul, prinderea de front, balamalele, capacele și accesoriile de limitare.

Amortizare, deschidere prin apăsare și acționare electrică

Amortizarea controlează închiderea, iar echilibrarea corectă permite frontului să rămână în poziții intermediare atunci când sistemul a fost proiectat astfel. Un front care cade sau urcă singur după reglaj indică o selecție ori o ajustare incorectă. Nu compensa permanent ținând ușa cu mâna.

Pentru fronturi fără mâner, verifică dacă familia acceptă deschidere mecanică prin apăsare, acționare electrică sau ambele. Sistemele electrice cer alimentare, cabluri accesibile și o metodă de folosire în cazul unei pene de curent. Lasă sursa și conexiunile accesibile pentru service.

Nu amesteca amortizoare, arcuri și dispozitive push-to-open din familii diferite. Un front poate deveni greu de declanșat sau poate reveni înainte să se deschidă. Cere o probă funcțională cu materialul și greutatea finală, mai ales pentru fronturi late fără mâner.

Unde ajută într-un apartament și unde complică mobilierul

Într-o bucătărie îngustă, frontul care urcă poate rămâne deschis în timpul gătitului fără să ocupe lateral. Deasupra frigiderului, un sistem pivotant poate oferi acces mai bun decât două uși mici, dacă mânerul nu ajunge prea sus. La o mască de hotă, verifică separat service-ul, tubulatura și cerințele aparatului.

În baie, un front ridicat poate elibera oglinda ori blatul, dar umezeala afectează placa, cantul și prinderile. Feroneria cu un finisaj bun nu face corpul rezistent la apă. Păstrează ventilarea și protejează muchiile; ghidul despre cantul pentru mobilier din PAL sau MDF tratează alegerea muchiei separat.

La un corp foarte mic și ușor accesibil, două balamale pot rămâne soluția mai simplă, mai ieftin de reparat și cu mai puțin spațiu pierdut în interior. Mecanismul de ridicare are sens când mișcarea lui rezolvă o problemă reală, nu când este adăugat doar pentru efectul din showroom.

Cum verifici un mecanism existent care nu mai funcționează corect

Susține frontul înainte să demontezi o componentă. Notează codurile de pe mecanisme, brațe și balamale, apoi fotografiază pozițiile de montaj. Verifică dacă ambele laturi sunt prezente și reglate similar, dacă șuruburile țin, dacă frontul s-a curbat și dacă rosturile s-au schimbat după mutarea corpului.

Un mecanism care scârțâie, are brațul deformat, pierde ulei sau nu mai ține frontul nu trebuie reparat prin găurire, îndoire ori adăugarea unui arc improvizat. Înlocuiește componentele conform instrucțiunilor producătorului. La sistemele cu arcuri tensionate, brațul poate porni brusc dacă este eliberat fără front sau fără siguranța prevăzută.

Nu schimba o singură piesă cu o variantă „aproape identică” pe cealaltă latură. Diferențele de forță și geometrie pot răsuci frontul și solicita prinderile. Dacă modelul a ieșit din fabricație, cere producătorului ori distribuitorului conversia recomandată pentru întregul sistem.

Ce trebuie să ceri în oferta de mobilier

1. tipul mișcării și familia mecanismului;
2. codul variantei de forță și al brațelor;
3. dimensiunile și greutatea finală a frontului, inclusiv mânerul;
4. materialul, grosimea și prinderea frontului;
5. intervalul de înălțime și lățime acceptat de produs;
6. gabaritul deschis și limitatorul de unghi, dacă este necesar;
7. balamalele și plăcile compatibile, unde sistemul le folosește;
8. amortizarea, deschiderea prin apăsare sau acționarea electrică;
9. schema de găurire pentru carcasă și front;
10. instrucțiunile de reglaj, piesele de schimb și accesul pentru service.

Oferta trebuie coordonată cu planul de mobilare, cu elevațiile și cu lista electrocasnicelor. Gabaritul ușii deschise este parte din proiect, la fel ca adâncimea corpului.

Greșeli frecvente la alegere și montaj

• comanzi după lățimea corpului, fără greutatea completă a frontului;
• folosești termenul „piston cu gaz” ca specificație finală;
• uiți mânerul, rama sau sticla din calculul masei;
• nu desenezi traseul frontului lângă tavan și corpurile vecine;
• alegi un mecanism foarte puternic pentru a compensa un front greu;
• combini brațe, balamale și plăci din sisteme diferite;
• montezi în găuri slăbite ori într-o laterală umflată;
• reglezi mecanismul înainte ca mobilierul să fie fixat și adus la nivel;
• lași cablurile acționării electrice fără acces pentru service;
• eliberezi un braț tensionat fără să urmezi instrucțiunile de siguranță.

Întrebări frecvente despre sistemele de ridicare pentru fronturi

Cum aflu ce forță trebuie să aibă mecanismul?

Măsoară corpul și stabilește greutatea finală a frontului, inclusiv mânerul și accesoriile. Introdu valorile în tabelul sau configuratorul familiei alese; nu folosi o valoare universală în newtoni pentru orice sistem.

Este mai bun un mecanism mai puternic?

Nu. Dacă forța depășește intervalul potrivit, frontul poate deveni greu de închis și poate solicita prinderile. Mecanismul trebuie să lucreze în domeniul indicat de producător și să fie reglat după montaj.

Pot înlocui un compas cu gaz cu orice model de aceeași lungime?

Nu. Lungimea este doar una dintre cote. Forța, pozițiile de prindere, cursa, unghiul și modul de lucru trebuie să corespundă. Identifică piesa după cod și documentație.

Ce tip ocupă cel mai puțin spațiu deasupra corpului?

Depinde de înălțimea frontului și de familia de feronerie. Un front pivotant compact poate cere puțin spațiu, iar unul pliabil reduce gabaritul unei uși înalte. Compară desenele tehnice pentru corpul tău.

Poate frontul să rămână deschis la jumătate?

Unele sisteme echilibrate permit oprirea variabilă, dacă mecanismul este ales și reglat corect. Verifică această funcție în documentația produsului; un simplu piston nu o garantează.

Pot monta singur un sistem de ridicare?

Montajul cere găurire precisă și manipularea unor mecanisme tensionate. Dacă nu ai șablonul, instrucțiunile și experiență cu materialul carcasei, apelează la un montator de mobilier. Susține frontul și respectă toate blocările de siguranță.

Ce fac dacă frontul lovește tavanul după montaj?

Oprește folosirea forțată și verifică dacă familia acceptă un limitator de unghi sau alt braț. Nu îndoi mecanismul și nu muta aleator prinderile. Soluția trebuie confirmată din desenul tehnic.

Surse

• Blum — familia de sisteme de ridicare AVENTOS, pentru tipurile de mișcare, reglaj și oprirea variabilă
• Blum — catalogul tehnic și de planificare, pentru calculul factorului, greutatea frontului și cerințele de montaj ale familiilor prezentate
• Hettich — categoria de feronerie pentru fronturi rabatabile, pentru comparația între familii dedicate de mecanisme

Înainte de găurire, cere atelierului o probă cu o laterală de corp și o bucată de front la greutatea estimată. Deschide ansamblul sub o placă montată la cota tavanului. Proba verifică simultan forța, prinderile și gabaritul pe care o listă de coduri nu îl arată în folosire.
